一、概述

近年來，得益于國民經濟的發展及直升機在救援、運輸?shù)确矫娴膬?yōu)勢，相應的直升機坪建造數量增長速度越來越快。傳統的直升機坪大多采用混凝土結構，由于混凝土材料不可回收，會產生固體污染，與國家環保要求不符，而鋼結構直升機坪可回收、建造快的特性正好符合國家對建筑發展趨勢的要求，鋼結構直升機坪的應用將越來越廣泛。此處對鋼結構直升機坪設計略述一二，以期讓讀者對鋼結構直升機坪的設計有個大概了解。鑒于筆者能力有限，若有不足之處，請讀者多多指正。

二、鋼柱布置

萬丈高樓平地起，鋼結構直升機坪也是如此。鋼結構直升機坪設計前，需要考慮鋼柱的布置，由于大部分鋼結構機坪都是建造在高樓屋頂，為減少機坪對高樓的不利作用，機坪鋼柱最好是布置在結構柱上，如果鋼柱布置在混凝土次梁上，則鋼柱對次梁的作用會傳遞給主梁，主梁將相應的作用傳遞給結構柱，如此則容易對機坪下部結構產生多重不利作用。若混凝土柱上有女兒墻、機房墻面等其它結構，可將鋼柱布置在主梁上。總之，應將鋼柱布置在主要傳力構件上，以減少機坪對下部結構的不利作用。

三、鋼柱截面形式

機坪常用的鋼柱截面形式有三種，H型鋼柱、方形鋼柱、圓形鋼柱。由于鋼柱的破壞主要是失穩破壞，以下僅從穩定方面分析。

表1

如表1所示，出于經濟考慮，很多設計人員喜歡用H型鋼柱，以節省用量，然而H型鋼柱的面外回轉半徑較小，易發生面外失穩，需要布置剛性支撐。有些設計采用圓鋼對H型鋼進行支撐，圓鋼為柔性結構，多使用在門剛結構中。在機坪結構中使用圓鋼作為支撐，尚缺規范支持，設計人員也很少對圓鋼的支撐作用進行建模計算。因此機坪設計中采用H型鋼柱，需要仔細驗算其面外失穩，以防設計錯誤。

如表1所示，相同用量下，圓形鋼柱回轉半徑大于方形鋼柱，即圓形鋼柱的穩定性更強，相同結構下，圓形鋼柱不容易發生失穩破壞。由此是否可以認為機坪鋼柱應采用圓形鋼柱呢？仔細考慮的話，就不是那樣。我們對比一下兩種柱與梁的連接節點，如下圖1、圖2所示。

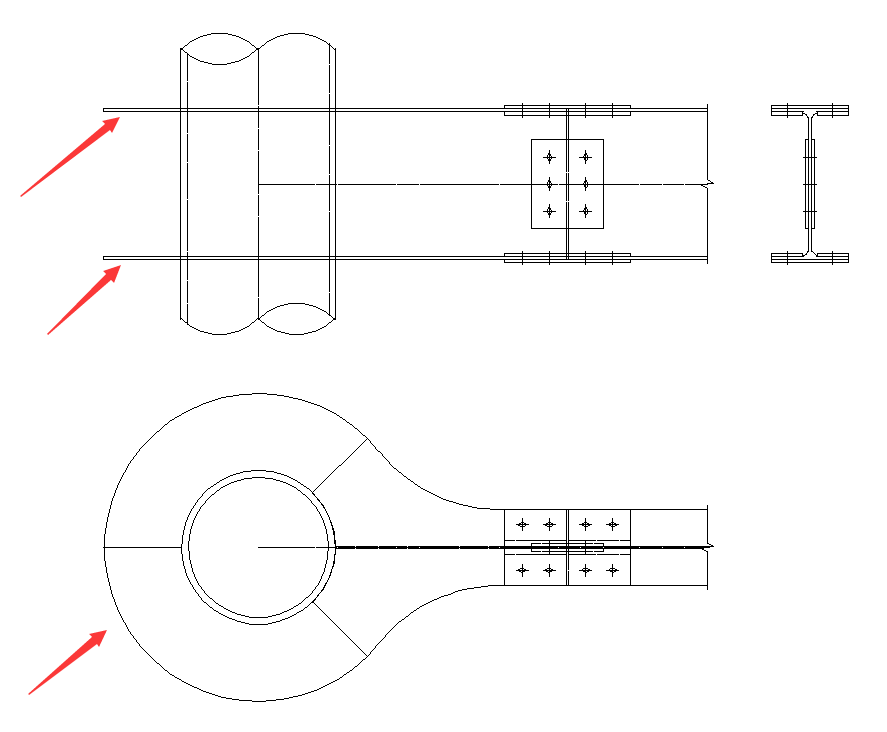

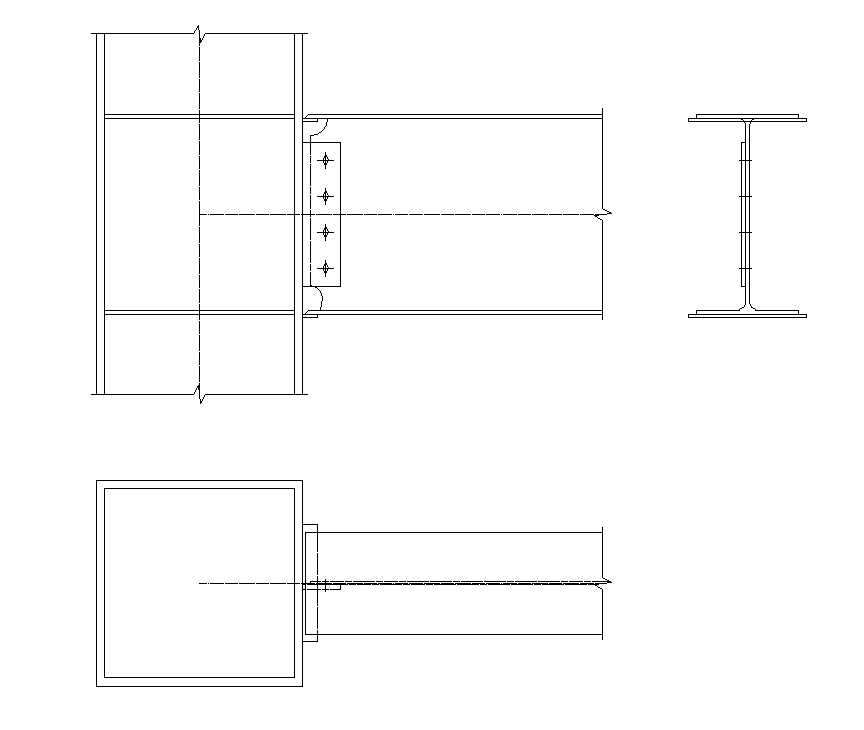

圖1

圖2

由圖2可知，圓形鋼柱與鋼梁的連接節點需要設置外加勁環，即箭頭指向的位置。外加勁環對于一般的施工隊而言加工困難，而方形鋼柱的加勁板均為方形，加工簡單。因此，綜合設計、施工考慮，機坪鋼柱采用方形鋼柱較好。

以上就是對鋼結構直升機坪設計之鋼柱布置及鋼柱選型的相關內容介紹，遇到相關話題如：直升機停機坪廠家，救援直升機停機坪建造，直升機停機坪尺寸,有不懂之處，敬請咨詢消防直升機停機坪建設公司。
